vor 8 Minuten schrieb RoniHB:

hast du denn auch einen Tip für mich, an welcher Stelle im Modell ich suchen muß? das wäre hilfreich.

Ich habe mindestens im roten Rahmen Innenseiten gefunden, andere Bereiche oder Variationen habe ich nicht getestet. Sketchup ist leider anfällig für solche unsichtbaren Innenseiten, ich hoffe es gibt einen leichten Ablauf, um Doppelseiten für ein komplettes Modell zu entfernen (vielleicht hat @BahnLand ein Tipp für dich).

Viele Grüße,

Neo

[brk.schatz]

Hallo Ronald,

was Neo meint ist: in Sketch Up gibt es dafür die Elementinformation.

Diese findest du unter dem Schaltreiter  Fenster -->Standartablage. Dort bei der Elementinformation das Häkchen setzen. Bei geöffneter Standartablage ( deine Texturen sind sichtbar ) scrollst du runter bis die Elementinfo. erscheint. Auf eine Fläche klicken dann siehst du ob doppelte Texturierungen in deinem Modell vorhanden sind. Das rechte Bildchen deiner Textur ist immer die (verdammte) Innenseite. Dieses anklicken, sofern deine Textur doppelt angezeigt wird, im sich öffnende Menu das oben links befindliche  untexturierte Bildchen anklicken, dann ist die Innenseite deiner Textur gelöscht.  Leider musst du alle deine Texturen so überprüfen (gilt nur die gerade angeklickte Fläche) und ggf. löschen.

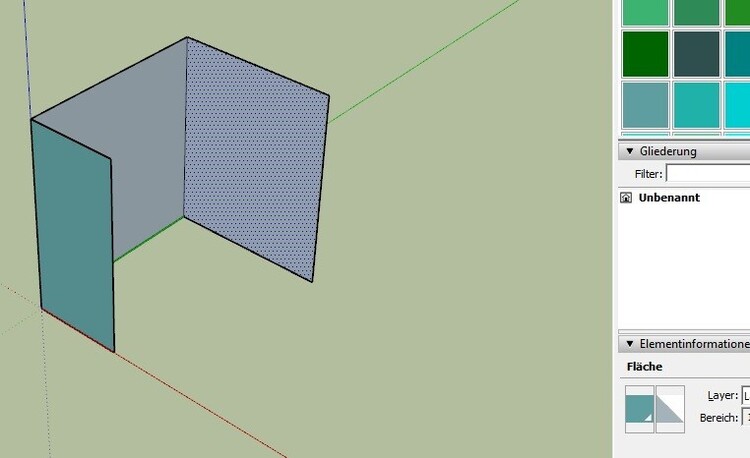

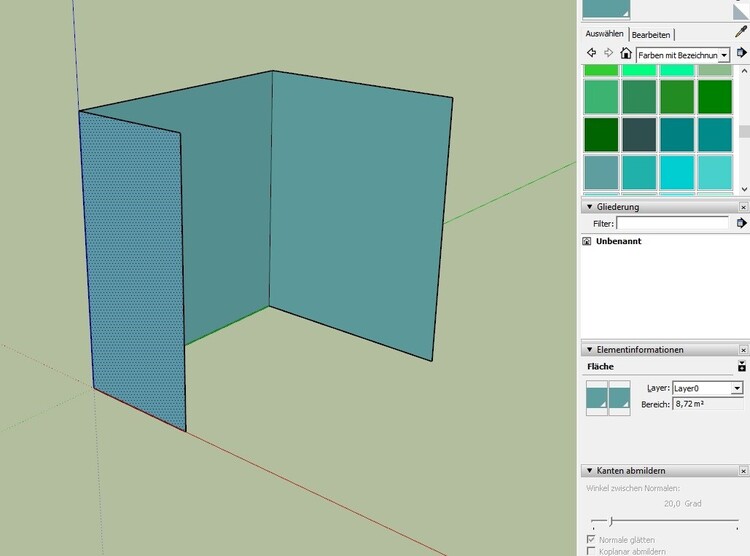

Im 1.Bild: die angeklickte Fläche und die Elementinfo

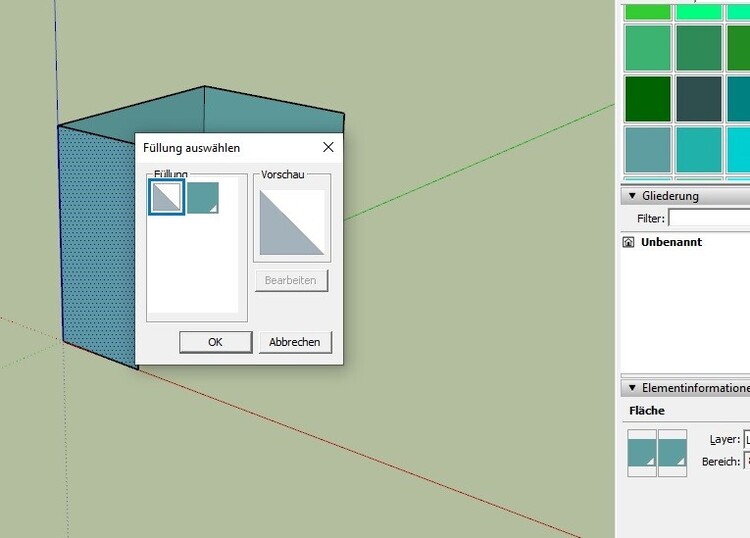

im 2.Blid habe ich in der Elementinfo das rechte Bildchen angeklickt und im erscheinenden Menu die Füllung schon geändert.

In Bild3 sieht es dann so aus.

Gruß Karl

[RoniHB]

vor 41 Minuten schrieb brk.schatz:

was Neo meint ist: in Sketch Up gibt es dafür die Elementinformation.

Hallo Karl, das ist mir bekannt. Aber was ist das für ein Aufwand jede Fläche im Modell einzeln zu markieren um herauszufinden welche von den 10.000 Flächen beidseitig texturiert ist.

LG Ronald

[brk.schatz]

Tja Roni, ein Kasten Bier tröstet. ....Aber die doppeltexturierten Flächen bleiben trotzdem noch. Da wirst du nicht drumherum kommen, selbst wenn es 10.000 Flächen sein sollten. Es funktioniert nicht anders. Tipp von mir: nach 3 - 4 texturierte Flächen immer mal nachschauen, nötigenfalls auch eine Fläche löschen und neu erstellen. Meistens hat man den "Ablegepunkt" nicht ganz erreicht, obwohl angezeigt, oder irgendwo ein "Schlupfloch" für die Textur übersehen, etc. Wie du siehst mit dem Fehlerteufelchen hast nicht nur du zu tun..... Es ist und bleibt unser ständiger Begleiter beim Modelle bauen.

nicht resignieren Ronald

Gruß Karl

[BahnLand]

Hallo Ronald und Karl,

ja, jede einzelne Fläche anzupacken kann natürlich ein immenser Aufwand sein. Darum macht man das auch nicht für eine einzelne Fläche, sondern für die gesamte Gruppe, in der sich die Fläche befindet. Hier ein kleines Beispiel:

Bei diesem Wagen sind die Rückseiten aller Karosserie-Außenwände einschließlich der Bodengruppe und aller Fensterrahmen fälschlicherweise texturiert.

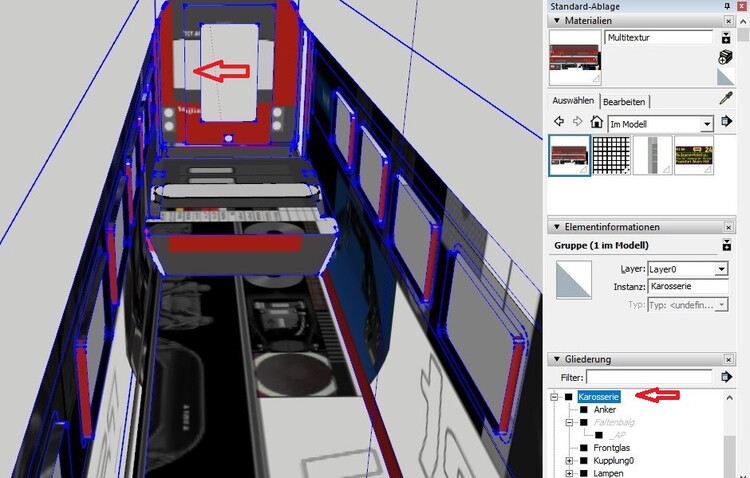

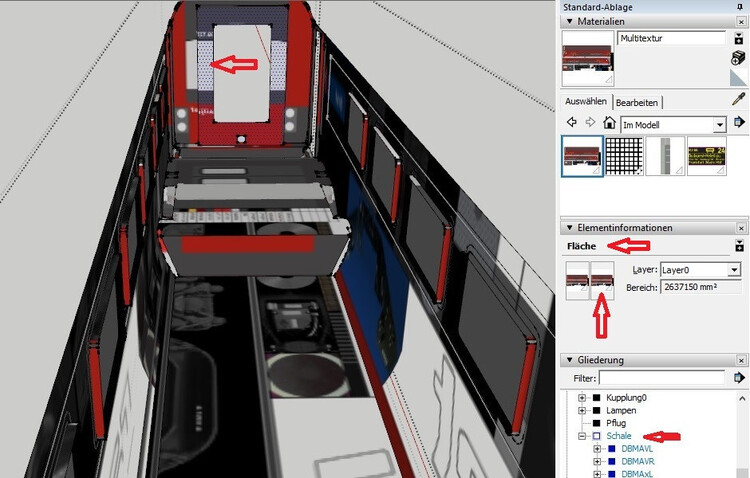

Das vorliegende Beispiel-Modell ist in verschiedene Baugruppen unterteilt, die selbst wieder zusätzliche Untergruppen enthalten. Klickt man nun eine falsch texturierte Fläche an, wird zunächst die gesamte Gruppe mittels blauer Konturlinien hervorgehoben (dies ist hier die Gruppe "Karosserie"). Durch einen Doppelklick öffnet man nun diese Gruppe und klickt dann die auszuwählende Fläche ein weiteres Mal an. Erscheint nun wieder eine Gruppen-Hervorhebung, ist die auszuwählende Fläche in einer weiteren Untergruppe enthalten. Man wiederholt nun diesen Vorgang so lange, bis auf der auszuwählenden Fläche eine Punkt-Schraffur angezeigt wird.

Man befindet sich nun in jener Gruppe, welcher diese Fläche zugeordnet ist. Im vorliegenden Beispiel ist dies die Gruppe "Schale". In der Gliederung ist diese Gruppe dadurch ausgezeichnet, dass sie blau eingefärbt und das Kästchen davor "geöffnet" ist. Karl's Vorschlag besteht nun darin, dass man genau bei dieser einer Fläche die Textur auf deren Rückseite entfernt.

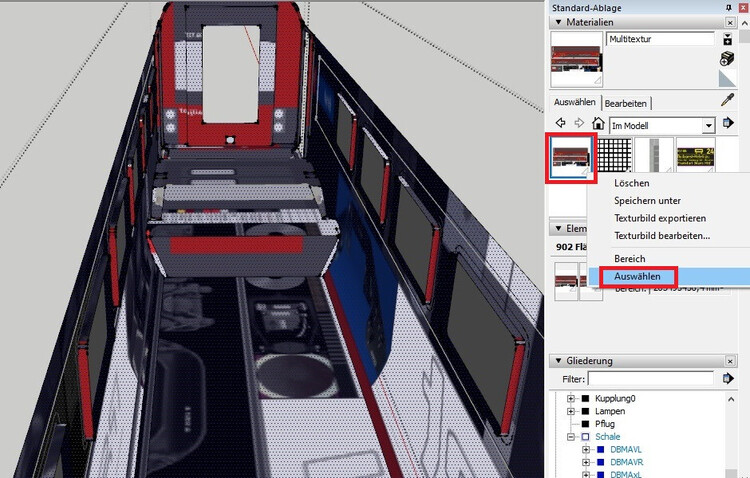

Man kann diese Aktion jedoch auch für mehrere ausgewählte Flächen gleichzeitig ausführen. Klickt man in der Textur-Übersicht mit der rechten Maustaste auf eine der angezeigten Texturen und wählt in dem dann erscheinenden Popup-Menü die Funktion "Auswählen", werden in der zuvor geöffneten Gruppe (hier die Gruppe "Schale") sämtliche Flächen, die mit der markierten Textur bemalt sind, ausgewählt (erkennbar an der Punkt-Schraffur).

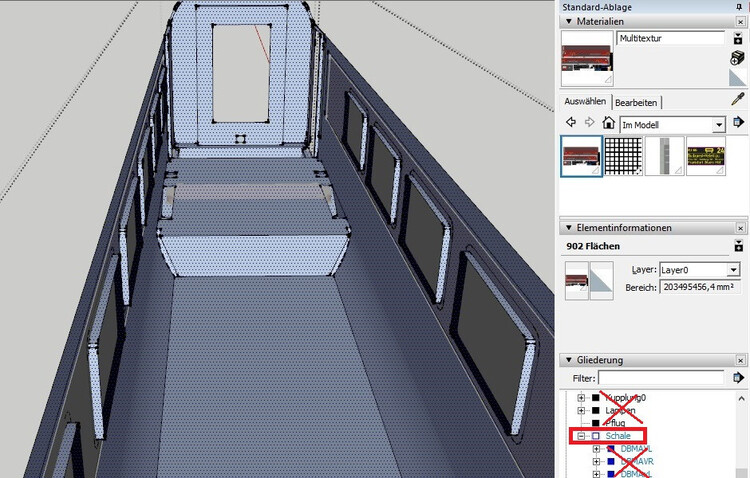

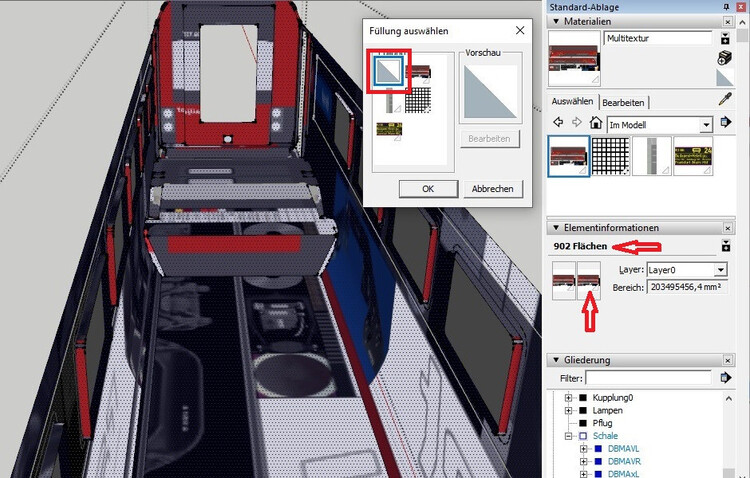

Im vorliegenden Beispiel sind dies statt einer einzigen nun 902 Flächen. Man kann jetzt die Ersetzungs-Aktion der Textur (im vorliegenden Fall deren Entfernung) auf alle diese 902 Flächen auf einmal anwenden. Man hat sich dadurch in diesen Beispiel über 900 Einzelaktionen gespart.

Diese Vorgehensweise setzt allerdings voraus, dass alle Flächen des Modells korrekt ausgerichtet sind, also bei allen Flächen bezogen auf den dahinter liegenden "Körper" die Vorderseiten nach außen und die Rückseiten nach innen zeigen. Sonst löscht man mit dieser Methode möglicherweise die falsche Seite einer Fläche.

Leider funktioniert diese Methode nicht Gruppen-übergreifend. Sie wirkt nur für jene Flächen, die exakt dieser Gruppe zugeordnet sind, also weder auf Flächen in übergeordneten Gruppen noch auf solche, die sich in Untergruppen der betrachteten Gruppe befinden. Sind Flächen in verschiedenen Gruppen zu "bereinigen", muss diese Methode daher für jede betroffene Gruppe separat angewendet werden. Da die Anzahl der Gruppen normalerweise nur einen winzigen Bruchteil der Summe aller Einzelflächen darstellt, ist der Gewinn durch die Reduzierung des Aufwands bei der gleichzeitigen Umstellung aller betroffenen Flächen in einer Gruppe gegenüber der Einzelumstellung jeder Fläche trotzdem enorm.

Viele Grüße
BahnLand



[brk.schatz]

Hallo @RoniHB, hallo @BahnLand,

BahnLand hat es wieder sehr gut erklärt. Noch ein Tipp von meiner Seite: solltest du noch keine Gruppierungen vorgenommen haben und solche Fehler würden sich aufzeigen  ---> Fläche anklicken und mit gedrückter Strg-Taste wiederum andere Flächen markieren, danach wie oben beschrieben löschen.

Habe die Prozedur mit der italienischen Kirche gerade hinter mir.

Gruß Karl



[Roter Brummer]

Hallo zusammen,

es gibt dafür auch eine sehr komfortable Erweiterung:

SketchUp Plugins | PluginStore | SketchUcation

Die macht das alles mit einem Klick.

HG
Brummi

Bearbeitet 28. Februar von Roter Brummer

[BahnLand]

Hallo Ronald und Karl,

vor 4 Stunden schrieb brk.schatz:

solltest du noch keine Gruppierungen vorgenommen haben und solche Fehler würden sich aufzeigen  ---> Fläche anklicken und mit gedrückter Strg-Taste wiederum andere Flächen markieren, danach wie oben beschrieben löschen.

die oben beschriebene Vorgehensweise funktioniert natürlich auch auf der obersten Ebene, also für alle Flächen, die im Modell nicht zu einer Gruppe zusammengefasst sind:

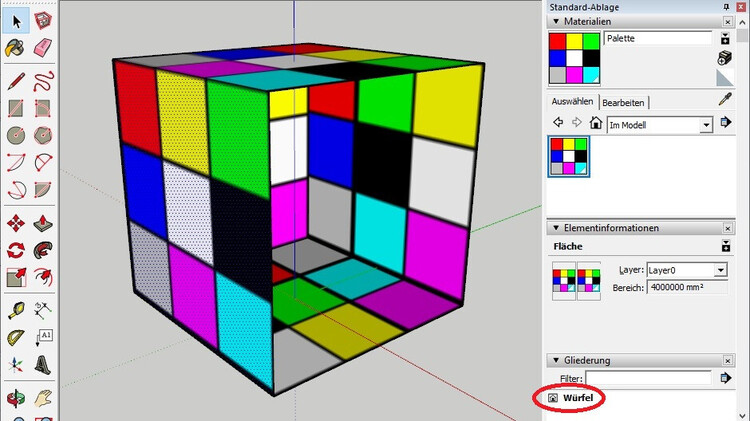

Hier sind keine Sketchup-Gruppen defniert. Die oberste Ebene "Würfel" ist hier jedoch die "Hauptgruppe".

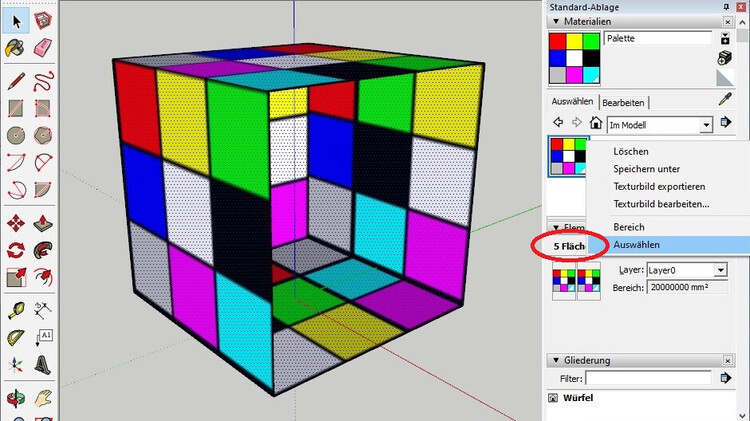

Auf diese kann das Verfahren genauso angewendet werden wie auf eine definierte Gruppe. In diesem Beispiel besitzt der Würfel - da die vordere Seite entfernt ist - 5  Flächen. Da diese alle mit derselben Textur bemalt sind, werde sie nach Auswahl der Textur in der Textur-Übersicht und dem Anklicken der Funktion "Auswählen" genauso zusammen markiert, ...

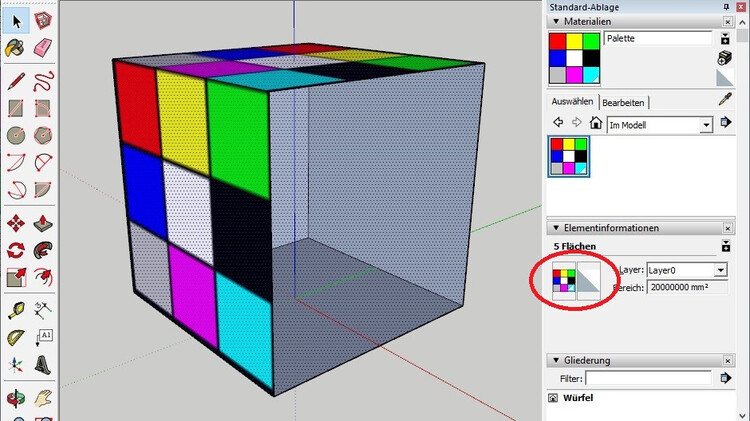

... sodass auch hier die Textur bei allen betroffenen Rückseiten mit einer Aktion entfernt werden kann.

Wenn das Modell nun wie im letzten Beispiel Sketchup-Gruppen enthält, gilt auch hier die Aussage am Ende des letzten Beitrags:
Hat man die oberste Ebene (also die "Hauptgruppe") selektiert, werden bei der Auswahl im Popup-Menü des mittleren Bildes nur die Flächen in dieser Ebene berücksichtigt. Die innerhalb der vorhandenen Sketchup-Gruppen befindlichen Flächen können nur durch Selektion der enthaltenden Sketchup-Gruppe ausgewählt werden.

@Brummi:
Danke für diese Information. Dieses Plugin (diese Plugin-Seite) kannte ich noch nicht.

Viele Grüße
BahnLand

Bearbeitet 28. Februar von BahnLand

[RoniHB]

Hallo zusammen,

vielen Dank für die Tips, das gruppenweise bearbeiten der Flächen erleichtert die Sache schon mal etwas. Dann werde ich mich mal an die Arbeit machen.

vor 10 Stunden schrieb Roter Brummer:

es gibt dafür auch eine sehr komfortable Erweiterung:

Verwendest du dieses Plugin?

LG Ronald

[Roter Brummer]

vor 35 Minuten schrieb RoniHB:

Verwendest du dieses Plugin?

Natürlich, sonst hätte ich nicht darauf hingewiesen.

[RoniHB]

So, 2. Versuch, ich habe die beidseitig texturierten Flächen des Autoreisezugwagens bereinigt und erneut hochgeladen.

vor 1 Stunde schrieb Roter Brummer:

Natürlich, sonst hätte ich nicht darauf hingewiesen.

Würdest du mir das Plugin zur Verfügung stellen? Dann brauch ich mich nicht extra auf der Seite anmelden.

LG Ronald

[Roter Brummer]

vor 9 Minuten schrieb RoniHB:

Würdest du mir das Plugin zur Verfügung stellen? Dann brauch ich mich nicht extra auf der Seite anmelden.

Da ich meinen Download-Ordner regelmäßig bereinige, wüsste ich jetzt gar nicht mehr, wo ich nach der Installationsdatei suchen sollte. Außerdem sind die Autoren solcher Zusatzprogramme an der Downloadrate sehr interessiert, weil sie so eine Rückmeldung über den Erfolg ihrer Arbeit bekommen. Ebenso ist es im Netz ein absolutes NoGo, Daten auf diese Weise zu verbreiten.

Ich kann dir versichern, dass die Anmeldung auf der von mir verlinkten Webseite vollkommen problemlos und ohne weitere Konsequenzen vonstatten geht.  Also: bitte anmelden, downloaden und benutzen. Ich verdiene da garantiert nichts dran.

HG
Brummi

[RoniHB]

vor 19 Minuten schrieb Roter Brummer:

Also: bitte anmelden, downloaden und benutzen. Ich verdiene da garantiert nichts dran.

Alles klar, nochmal vielen Dank für den Tip.

LG Ronald

[RoniHB]

Hallo Brummi,

vor 18 Stunden schrieb Roter Brummer:

downloaden und benutzen.

funktioniert bei mir leider nicht. Es kommt zu Fehlermeldungen. Welche SketchUp Version verwendest du denn?

LG Ronald



Das war mal wieder ein typisches Layer8 Problem, denn kaum macht's man richtig, schon geht's.

LG Ronald



Bearbeitet 29. Februar von RoniHB
*

[Roter Brummer]

Und ich hab mir schon nen Wolf auf der Festplatte gesucht.  Aber jetzt ist ja gut.

[JimKnopf]

Hallo Ronald @RoniHB

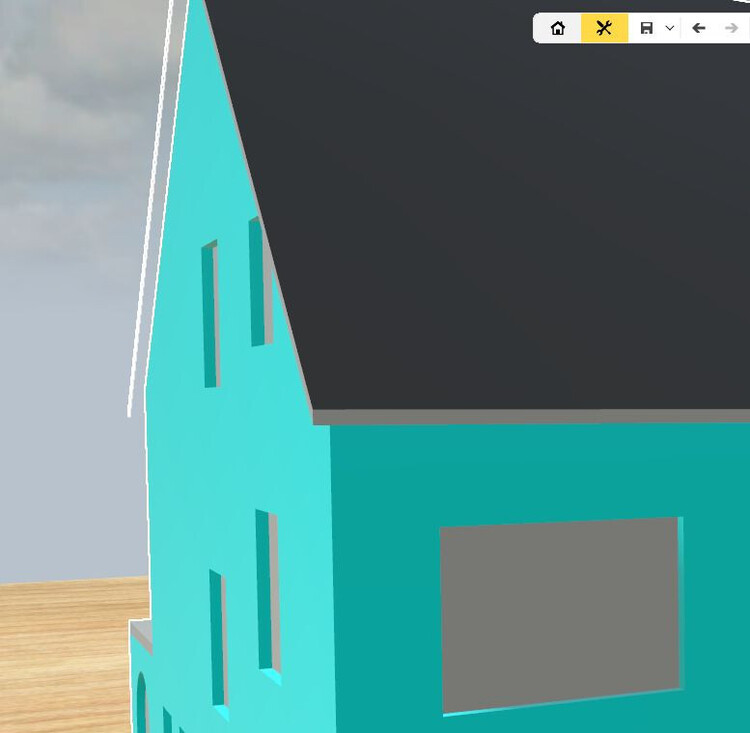

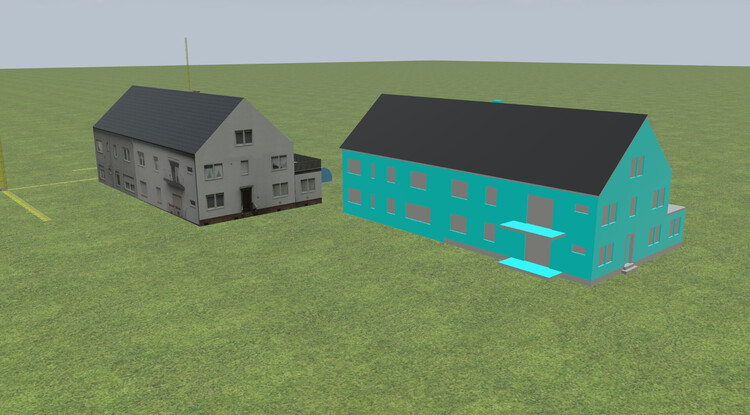

der Anfang ist gemacht, die Textur muss ich ersetzen.

Entwurf unter ID  87822824-1A52-4338-82DE-477C8A230527

Gruß Axel

[RoniHB]

vor 1 Stunde schrieb JimKnopf:

der Anfang ist gemacht, die Textur muss ich ersetzen.

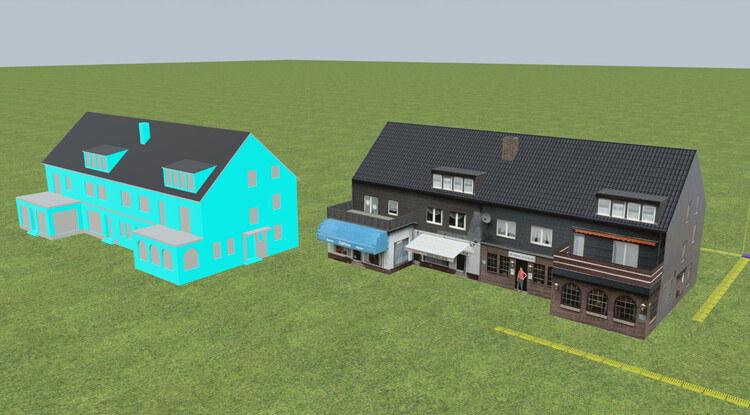

Hallo Axel, das sieht ja schon mal gut aus, ich glaube der Nullpunkt vom Modell stimmt nicht ganz, das Gebäude versinkt etwas in der Bodenplatte, oder ist das so gewollt?

Das Original steht übrings in Dortmund Brackel.

LG Ronald

[JimKnopf]

Hallo Ronald, kann sein das der Nullpunkt nicht stimmt, muss ich nachschauen. Auf dem Bild ist noch einiges zu sehen was auch noch am Modell fehlt.
Gruß Axel

[Klartexter]

Hallo Axel, die Unterseite des Dachs muss auch noch texturiert werden habe ich gesehen. Das nur als Hinweis.

Walter

[JimKnopf]

Moin Walter @Klartexter

danke für den Hinweis, da sind wohl die Dachdecker zu früh ins Wochenende gegangen.
Gruss Axel

[dirk.z]

Hallo @RoniHB und @JimKnopf

Als ich das Modell aus Dortmund gesehen habe, fiel mir spontan der Name Pastor-Pixel ein.

Hier ein Link zu seiner Homepage:

https://pastorpixel.de/ausschneidebogen/

Habt ihr gefragt ob das Modell für MBS benutzt werden darf? Nicht das es da eventuell Ärger gibt. Pastor-Pixel bietet die Herstellung von Kartonmodellen als Dienstleistung an.

Viele Grüße

Dirk

[RoniHB]

Hallo @dirk.z

wenn Axel mit dem Modell fertig ist, wird vom Papierbastelbogen des Pastors wohl nix mehr zu erkennen sein. Dein Einwand wäre möglicherweise berechtigt, wenn ich das Modell, wie ich es gebaut hatte, veröffentlicht hätte.

Aber gut, dass immer einer aufpasst.

LG Ronald

[FeuerFighter]

Hallo @RoniHB,@dirk.z @Jim Knopf,

vor 17 Stunden schrieb dirk.z:

Habt ihr gefragt ob das Modell für MBS benutzt werden darf? Nicht das es da eventuell Ärger gibt. Pastor-Pixel bietet die Herstellung von Kartonmodellen als Dienstleistung an.

man muss Sich die Genehmigung holen. Ich habe mich damals mit Ihm in Verbindung gesetzt und mir die Genehmigung für meine Modelle, die ich unentgeltlich für das MBS baue, geholt.

Gruß
FeuerFighter

[JimKnopf]

Hallo zusammen, habe gerade von Pastor Pixel die Erlaubnis zum Nachbau erhalten. 🤩

Gruß Axel

[RoniHB]

Hallo zusammen,

hier ein Gebäude auf Basis eines Bastelbogens der Grundschule Pretzschendorf. Wenn man da ein wenig Hand anlegt, sieht das garnicht so schlecht aus. Das Gebäude hat bewegliche Tore und Beleuchtung. Das Polizeischild ist mit Bordmitteln angeklebt. Habe ich mal als Entwurf hochgeladen.

ID: FAE383CF-C616-4DA0-BE25-79BDCCDEBAD6

LG Ronald

P.S. Ja, Brummi, ich weiß, das Fachwerk ist nicht ganz korrekt.
