EASY's kleiner Modellbau

[Roter Brummer]

Hallo zusammen,

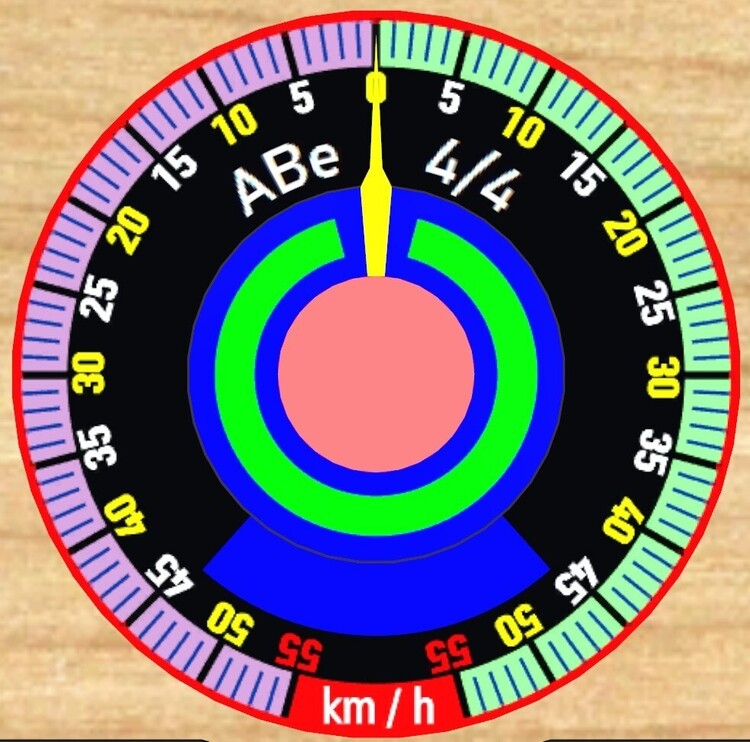

man nehme aus den Grundkörpern eine Kreisfläche, skaliere dieselbe in H0 auf 27*27mm und wähle die gewünschte Farbe. Anschließend ist die Fläche auf dieselbe Position wie der Tacho zu bringen.

FERTIG!

HG
Brummi

[Spurwechsel]

Moin @EASY,



vielen Dank für den Hinweis mit V8.

Ich baue zurzeit eine kleine Anlage mit V7 und da klappt es (natürlich) nicht.

Liebe Grüße

Spurwechsel



[EASY]

Hallo,

ich habe dem Modell noch eine zweite Beschriftung ("Text Label") mit auf den Weg gegeben (MBS V8.5.5)...

... im Modell ist dieses Feld leer, so daß bei bestehenden Anlagen keine optische Änderung eintritt.

@Roter Brummer es ist eine einfache und farblich flexible Lösung, aber so hat man 2 Teilmodelle (was mir persönlich nicht so gefällt) weshalb ich noch diese Alternative anbiete.

@Neo mit der Bitte um erneute Freigabe BE45BE0D-FE41-4309-BCAC-5DD05E17D553 (und das Vorschaubild auf Ansicht von oben drehen).

Gruß
EASY

[EASY]

Hallo,

... eine spontane Idee...

... und eine Demoanlage wie ansteuern... (auch wenn es mir schwer gefallen ist... alles in der grafischen EV [mit der ich eigentlich nicht kann]).

Anzeigetafel 01.mbp

Das Modell ist noch sehr elementar. Ich wollte erst einmal nach Interesse an so etwas nachfragen.
Anregungen wie immer gerne...

Gruß
EASY

Bearbeitet 28. November 2023 von EASY

[Neo]

Hallo EASY,

warum nicht, ist eine nette kleine Idee. Ich würde die Anzeige aber nicht über eine Animation wählen, der Nutzer kann auch einfach einen leeren Text setzen, wenn die Anzeige ausgeblendet werden soll. Mit Hilfe von Verzögerungen kann er so die Dauer individuell einstellen (anstatt eine Animationslänge zu wählen).

Viele Grüße,

Neo

[EASY]

Hallo,

Am 29.11.2023 um 08:35 schrieb Neo:

Ich würde die Anzeige aber nicht über eine Animation wählen, der Nutzer kann auch einfach einen leeren Text setzen, wenn die Anzeige ausgeblendet werden soll. Mit Hilfe von Verzögerungen kann er so die Dauer individuell einstellen (anstatt eine Animationslänge zu wählen).

Ich habe Deinen Vorschlag mal umgesetzt und bin dabei allerdings auf ein steuerungstechnisches Problem gestoßen:
Bei mehreren auf einander folgenden Fahrzeugen kann ein Stapel von Verzögerungen entstehen und dadurch eine eben gesetzte Anzeige durch eine Abarbeitung einer Verzögerung eines voran gegangenen Fahrzeuges diese Anzeige gleich wieder löschen.

In der Beispielanlage ist "GA01" die Anzeige mit Animation und "GA02" und "GA02a" Deinem Vorschlag folgend.

Bei "GA02a" (in der EV "Ansteuerung GA02a") ist der von mir beschriebene Effekt immer wieder zu beobachten.

Bei "GA02" (in der EV "Ansteuerung GA02") ist der Effekt nicht mehr vorhanden, da hier die EV dahingehend erweitert wurde, daß nur die letzte Verzögerung eines Stapels die Anzeige wieder löscht, aber ist eben in der EV etwas aufwendiger.

Bei "GA01" (in der EV "Ansteuerung GA01") [Modell mit Animation] halte ich steuerungstechnisch für eine "sichere" Anzeige für einfacher.

Anzeigetafel 02.mbp

Meinungen und Anregungen gerne...

Gruß
EASY

[Phrontistes]

Hallo @EASY,

Am 29.11.2023 um 08:35 schrieb Neo:

Ich würde die Anzeige aber nicht über eine Animation wählen, der Nutzer kann auch einfach einen leeren Text setzen, wenn die Anzeige ausgeblendet werden soll.

Das überzeugt mich, denn so besteht die Möglichkeit, die Anzeige (mit Hilfe eines zweiten Kontaktes) genau dann zu löschen, wenn das (letzte) Fahrzeug sie passiert. Siehe "GA02b". Einen Zähler braucht es in jedem Fall, wenn man nicht den unschönen Effekt von "GA02a" haben will.

Mit der Animationslösung und zwei Kontakten ginge es zwar auch, die Anzeige genau dann zu löschen, wenn das (letzte) Fahrzeug sie passiert, aber auch dann braucht es einen  Zähler und eine Animation erst auf Verdacht sehr lange laufen zu lassen, um sie dann in einem anderen Ereignis zu stoppen ist meiner Meinung nach weniger eingängig, als ein set label = "".

Anzeigetafel 03.mbp

Beste Grüße

Phrontistes

[Phrontistes]

Hallo @EASY,

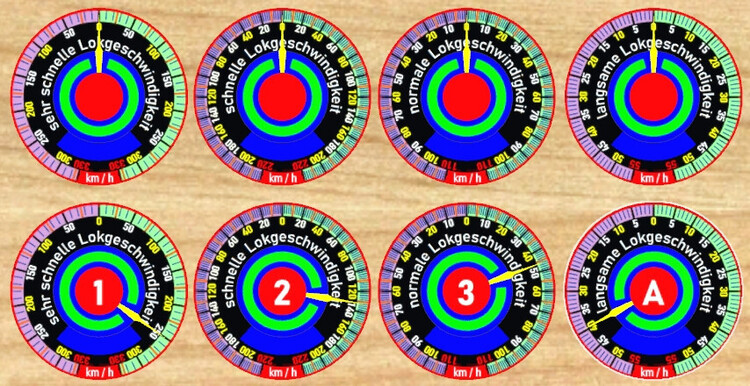

und noch vielen Dank für den Tacho. Da passen übrigens auch mehrere Zeichen rein:

Beste Grüße

Phrontistes

[Goetz]

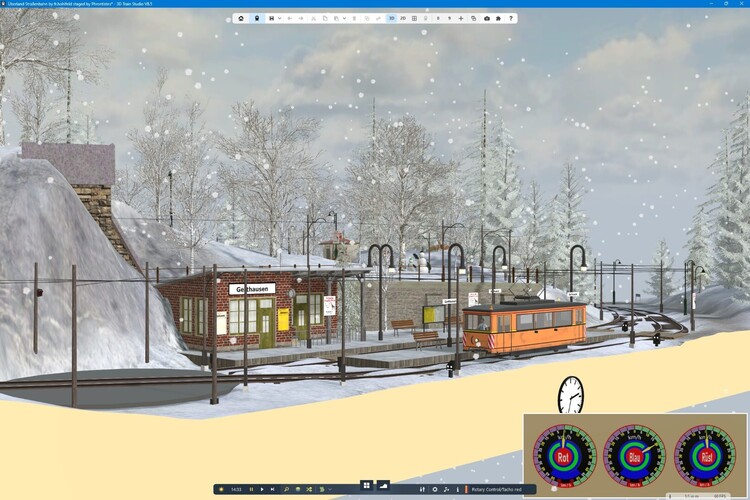

Das ist eine sehr hübsche Winterszene, @Phrontistes

[EASY]

Hallo,

auch auf die Gefahr hin, daß es vielleicht dem einen oder anderen übertrieben erscheinen mag, wegen so einem kleinen Modell schon wieder eine Variante vorzustellen... ich tüftle nun einmal gerne, manchmal auch an Kleinigkeiten.

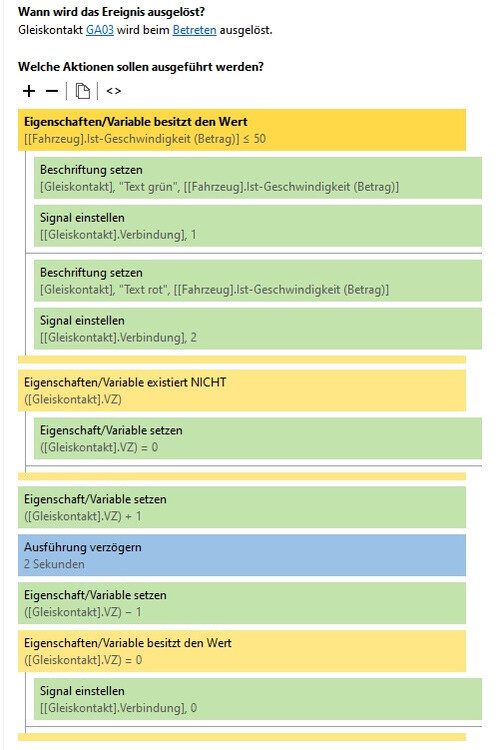

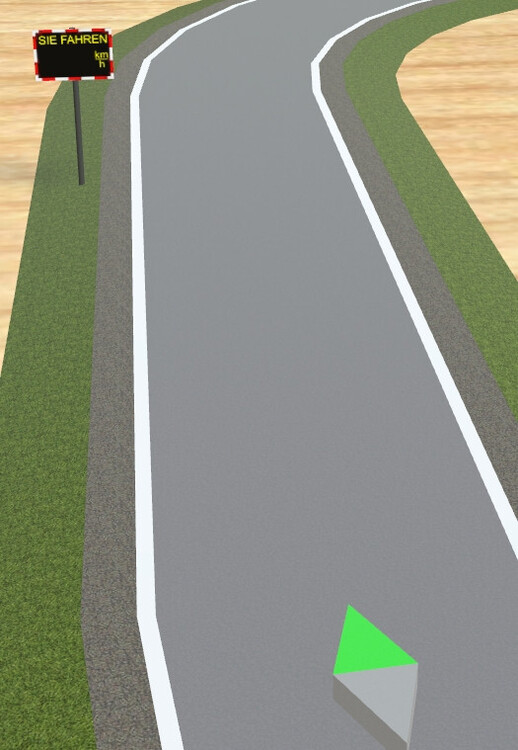

Ich habe die Anzeige jetzt als Signal mit einem dynamischen Gleiskontakt ausgeführt.

... dies hat nach meiner Meinung den Vorteil, daß man die gesamte Ansteuerung der Anzeige auf den Gleiskontakt beziehen kann. Dadurch wird die EV universell einsetzbar da es keine Objektbezüge gibt (bezieht sich alles auf "Auslöser")...

... wer mag kann sich diese Lösung ansehen.
Anzeigetafel 03.mbp

Gruß
EASY

[Spurwechsel]

Moin @EASY,



ich mag deine Tüfteleien.

Lieben Gruß

Spurwechsel

[Phrontistes]

Hallo @EASY,

vor 9 Stunden schrieb EASY:

Vorteil, daß man die gesamte Ansteuerung der Anzeige auf den Gleiskontakt beziehen kann ... keine Objektbezüge

Das ist in der Tat ein Vorteil.

Allerdings gibt es an anderer Stelle einen Nachteil: Das Objekt ist nicht mehr frei positionierbar, um es z.B. an einem vorhandenen Laternenmast zu befestigen.

Frei positionierbar wäre es nur, wenn du zusätzlich

• eine Variante ohne Mast und
• eine Höhenverstellung

machtest. Ich habe das mal mit einem CH-Signal von @BahnLand gebastelt (und dieses parallel geschaltet). Der Ergebnis wäre ok, den Weg dahin muss man aber wissen, denn es gibt kein Einrasten Signal --> Mast. Man muss zunächst Mast und Signal von Hand richtig positionieren und dann noch daran denken, einen Link Mast --> Signal zu machen, damit der Mast mitwandert, wenn man das Signal (am Kontakt) verschiebt, was aber schon wieder nicht mehr funktioniert, wenn man die Kontaktdistanz ändert.

Anzeigetafel 04.mbp

Beste Grüße

Phrontistes

Bearbeitet 2. Dezember 2023 von Phrontistes

[EASY]

Hallo,

vor 48 Minuten schrieb Phrontistes:

Der Ergebnis wäre ok, den Weg dahin muss man aber wissen, denn es gibt kein Einrasten Signal --> Mast. Man muss zunächst Mast und Signal von Hand richtig positionieren und dann noch daran denken, einen Link Mast --> Signal zu machen, damit der Mast mitwandert, wenn man das Signal (am Kontakt) verschiebt, was aber schon wieder nicht mehr funktioniert, wenn man die Kontaktdistanz ändert.

... bevor man sich da interaktiv der Anzeige und dem Mast nähert, halte ich es für anwenderfreundlicher, wenn die Anzeige (so wie sie ist) dann eben auf einem eigenen Mast vor der Laterne steht...

Gruß
EASY

Bearbeitet 2. Dezember 2023 von EASY

[Phrontistes]

Hallo @EASY,

vor 4 Minuten schrieb EASY:

dann eben auf einem eigenen Mast vor der Laterne steht

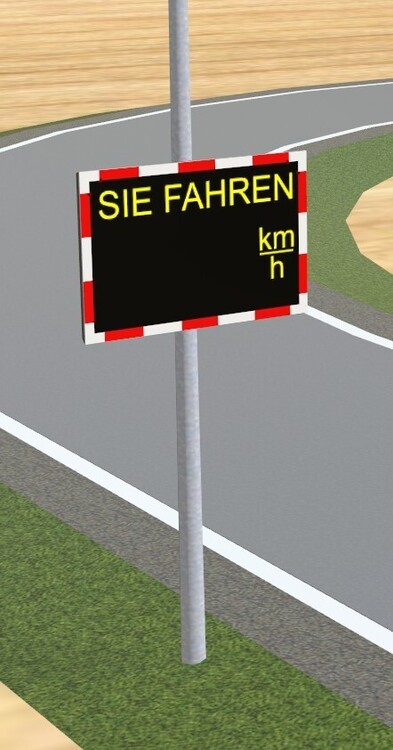

... oder sein Mast mit etwas Geschick im Laternenmast versteckt ist:



Mit dem MBS geht ja (fast) alles, ich wollte ja nur sagen, was mir aufgefallen ist.

Beste Grüße

Phrontistes

[EASY]

Hallo,

vor 5 Minuten schrieb Phrontistes:

ich wollte ja nur sagen, was mir aufgefallen ist.

... alles gut...

Gruß
EASY

[Phrontistes]

Hallo @EASY,

für den ganz Peniblen habe ich noch einen Vorschlag für Dein Skript: Dem "Signal aus" sollten noch zwei (für grün bzw. rot) set label  = "" folgen, sonst flackert es ganz kurz, wenn das Signal eingeschaltet wird, obwohl beim Einschalten das set label vor dem "Signal ein" steht.

Beste Grüße

Phrontistes

[Phrontistes]

Hallo @EASY,

und wer an der Ermahnungstafel trotz seines Bremsversuchs immer noch mit 60 km/h oder mehr vorbeifährt, wird geblitzt .

Anzeigetafel 05.mbp

Beste Grüße

Phrontistes

[EASY]

Hallo @Neo,

Die Geschwindigkeitsanzeige 744BB2E2-F3E0-49B0-90F6-174A6265C537 ist hochgeladen.
Es ist die Signalvariante die sich Deiner Zustimmung und Freigabe erhofft.

Gruß
EASY

[EASY]

Hallo,

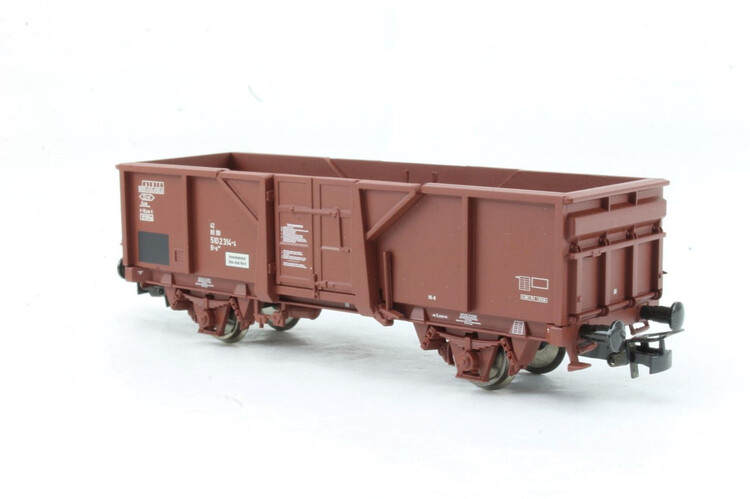

Durch Zufall bin ich auf dieses Modell gestoßen.



Irgendwie hat mir die Funktion gefallen und ich habe angefangen zu bauen...

Da ich (mal wieder) keine Ahnung habe, ergibt sich für mich folgendes Problem:

Nach was muß ich im Internet suchen um evtl. auf technische Daten oder Fotos zu stoßen?
Ich lande immer bei Bildern, die das Modell von Liliput oder Arnold darstellen, aber nie beim Original.
Für Hilfestellung wäre ich dankbar.

Gruß
EASY

[HWB]

Hallo @EASY,

https://de.wikipedia.org/wiki/Mittenselbstentladewagen

https://www.laenderbahn.info/wordpress/wp-content/uploads/2019/04/1962-Ommv-72-Bedienungshinweise.pdf

Gruß Hermann

Bearbeitet 12. Februar von HWB

[EASY]

Hallo @HWB,

danke!

Besonders die .pdf ist ja sehr informativ.
Nur ob ich "die 2 verstellbaren Rutschverlängerungen die je über einen Kettenzug an der Zahnstange in der gewünschten Höhenlage einstellbar sind" so bauen werde... muß ich mir noch überlegen.

Gruß
EASY

[henricjen]

Hi @EASY,

never seen this wagon before with this special self-unloading function. Most interesting to learn something new about this wagon's variations.

Looking forward to it

I too can only find unique real life pictures on https://de.wikipedia.org/wiki/Mittenselbstentladewagen

HWB's PDF link is clearly "the holy grail"

Kind regards,
Henrik



Bearbeitet 13. Februar von henricjen

[Hawkeye]

Hallo @EASY,

durch Brummi's Versuche habe ich mich an deine schönen Klappbrücken erinnert. Hier wird ja auch ein Gleis um eine nicht mittige Drehachse bewegt.

Hier bewegt sich die Lok auch mit. (Natürlich gut gesichert, sonst würde sie ja runterfallen.  )

Wie hast du denn damals diese Verschiebung der virtuellen Spur zur Drehachse hingekriegt?

Wenn ich das versuche, wird im 3D-Modelleditor, wie auch von Brummi beschrieben, die virtuelle Spur mittig in den Drehpunkt gelegt und keine Ausricht- oder Verschiebemöglichkeit angeboten.

Gibt es da einen Trick?

Übrigens,



die Übergänge zu den Anschlussgleisen sind etwas holprig.

VG,

Hawkeye

[EASY]

Hallo,

vor 4 Stunden schrieb Hawkeye:

Gibt es da einen Trick?

Der Trick liegt im Unterschied der beiden Bilder...
Bei diesem Bild wird im Gleiseditor als Typ "Virtuell (Mitte,Spur)" angezeigt...

Bei diesem Bild wird im Gleiseditor als Typ "Virtuell (Drehpunkt)" angezeigt...

... für die Spur über die Brücke mußt Du also nur beim Typ "Virtuell (Mitte,Spur)" auswählen...

Anmerkung: "Virtuell (Drehpunkt)" wird zwar in der Liste "Typ" angezeigt, ist allerdings nur ein Animationsname und hat mit der Vergabe der Spuren nichts zu tun (aber das kannst weder Du noch das MBS wissen)

vor 4 Stunden schrieb Hawkeye:

die Übergänge zu den Anschlussgleisen sind etwas holprig.

Das Modell stammt noch als "alten Zeiten"... damals waren die Standartschienen noch etwas höher...

Gruß
EASY

[Neo]

vor 4 Stunden schrieb Hawkeye:

Wie hast du denn damals diese Verschiebung der virtuellen Spur zur Drehachse hingekriegt?

Die virtuelle Spur ist nicht verschoben, aber die Geometrie der Brücke. Die Spuren werden nur um den Koordinatenursprung zentriert, die Geometrie kann eine beliebige Position annehmen. Man muss dann nur etwas mehr Aufwand beim Animieren betreiben, weil dann nicht eine Rotation ausreicht, sondern noch eine Positionsverschiebung hinzukommt.

Viele Grüße,

Neo
